計画実例紹介
スリーエッチ工法
 スリーエッチとは、橋脚に、H鋼が入る構造です。
施工をスムーズに進めていただくために、特殊バタ材を使用したセパピッチをとばす計画をご提案しております。型枠には、メタルフォームやステンレスフォーム、規格品(幅300mm、幅600mm)を使用した型枠計画を行います。このほか、コーナーなどの異形品、内部型枠の抜き型枠の計画から製作まで、一貫してご提案しております。

スリーエッチ
島根県雲南市 道路建設工事(スリーエッチ工法)
線

 スリーエッチ工法では、H鋼と鉄筋が密に入るため、セパを取りにくいという問題について、なにか解決方法がないか、とのご相談を頂きました。
 できるだけセパを少なくするため、特殊端太材を使用して大組みすることでセパピッチをとばす方法をご提案しました。
 高さがあるため転用回数が多く、コンパネでは何度も膜板を張り替えなければならないという問題もありました。これについては、ス テンレスフォーム600×1500と異形コーナーフォームの組み合わせをご提案しました。
 上記の提案でご採用となり、納入させていただきました。
 施工完了後は、コンクリート仕上がり面の良さと、工期短縮ができたことをご評価いただきました。

<追記>
この工事の後、上部工(ワーゲン)の型枠も納入させていただきました。

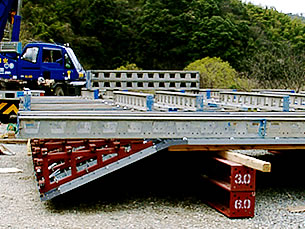

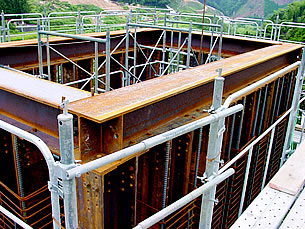

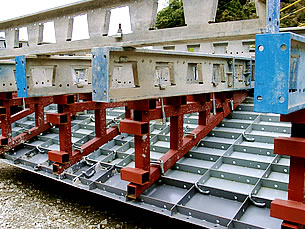

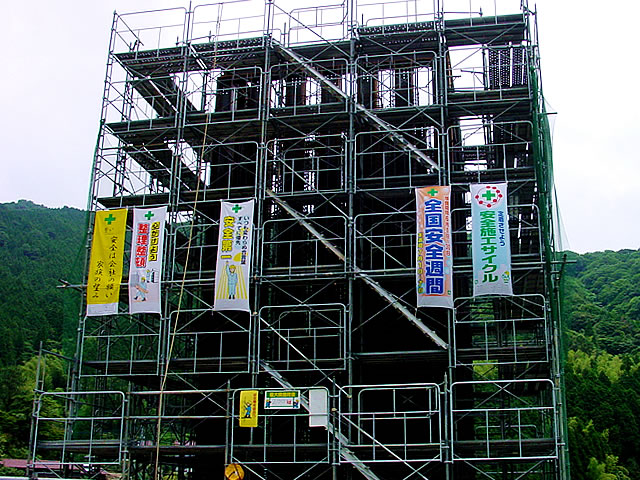

スリーエッチ工法の様子   スリーエッチ写真

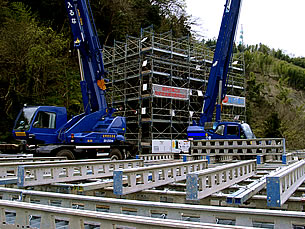

写真   スリーエッチの様子

スリーエッチ工法   ▲ページのトップへもどる

福岡県那珂川町(スリーエッチ工法)
線

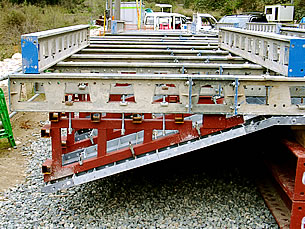

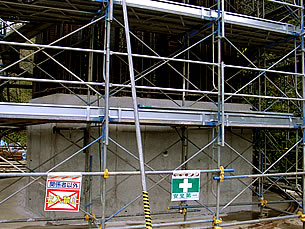

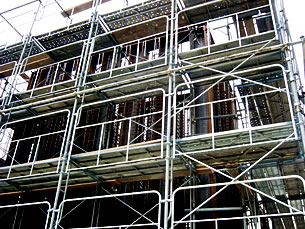

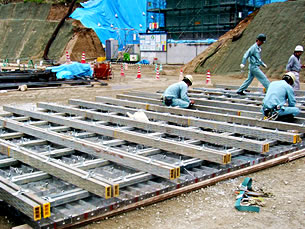

スリーエッチ工事写真   スリーエッチ作業の様子

スリーエッチ工法

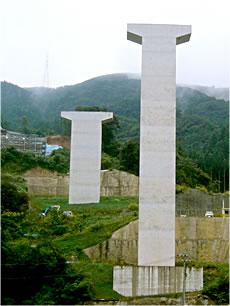

スリーエッチ工事の完成写真
▲ページのトップへもどる

スリーエッチ/計画図サンプル
線

計画図(スリーエッチ)
型枠・バタ割付計画図(スリーエッチ工法)
